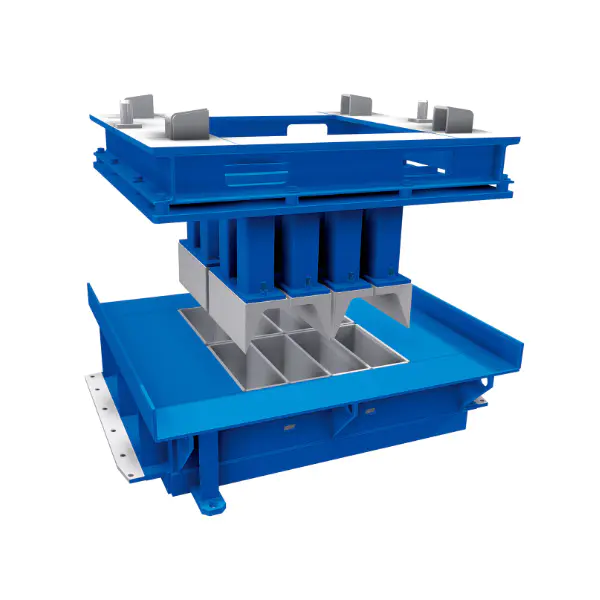

Moules en béton préfabriqués robustessont plus que des conteneurs temporaires pour le béton humide. Ce sont des outils de production de précision qui déterminent la forme, les dimensions, la qualité de surface, la répétabilité et l’efficacité des produits préfabriqués en béton. Pour les fabricants produisant des composants en béton de manière répétée, un moule robuste peut faire la différence entre un processus de production stable et des problèmes constants de déformation, de démoulage difficile, de défauts de surface et de variation dimensionnelle.
Ce guide explique comment les moules en béton préfabriqués robustes assurent une production de béton fiable, quels facteurs de conception affectent leurs performances, comment les matériaux du moule et les renforts influencent la durée de vie et comment les fabricants peuvent réduire les problèmes de production courants. Il couvre également la préparation des moules, la pression du béton, les vibrations, le démoulage, la maintenance, le contrôle qualité et les questions pratiques que les acheteurs devraient poser avant de commander des moules personnalisés.
Table des matières
- Pourquoi les moules en béton préfabriqué robustes sont importants
- Comment sont construits les moules robustes
- Matériaux et performances structurelles
- Caractéristiques de conception clés pour une production fiable
- Applications courantes
- Problèmes de production courants et solutions
- Un flux de production de moules pratique
- Entretien et durée de vie
- Ce que les acheteurs doivent préparer avant de commander
- Foire aux questions
- Pensées finales
Pourquoi les moules en béton préfabriqué robustes sont importants
La fabrication de béton préfabriqué dépend de la répétabilité. Une équipe de production peut couler des dizaines, des centaines ou des milliers de composants similaires. Le moule doit donc conserver sa géométrie tout au long des cycles répétés de chargement, de vibration, de durcissement et de démoulage.
Un moule faible ou mal conçu peut créer des problèmes qui semblent liés au béton mais qui proviennent en réalité du système de formage. Si un panneau latéral bouge sous la pression du béton, l'élément fini peut devenir surdimensionné ou déformé. Si les joints ne sont pas suffisamment serrés, la pâte de ciment peut s'échapper et laisser des ailettes indésirables le long des bords. Si la surface du moule est endommagée ou contaminée, la finition du béton peut devenir incohérente.
Les moules en béton préfabriqué robustes sont donc conçus pour assurer la stabilité structurelle tout en restant pratiques pour l'assemblage, le nettoyage, le démoulage et une utilisation répétée. La rigidité, l'alignement et le support adéquats du moule sont particulièrement importants lors de la production d'éléments volumineux ou lourds.
Comment sont construits les moules robustes
Un moule robuste combine normalement des surfaces de formage avec un système de support structurel. La surface de formage entre en contact avec le béton, tandis que les cadres, nervures, renforts, raidisseurs, charnières, pinces, boulons ou autres mécanismes assurent la rigidité nécessaire.
1. Former des surfaces
La surface de formage détermine la géométrie et l'apparence transférées au béton. Pour les produits nécessitant des finitions architecturales lisses, la surface doit être propre, stable et convenablement préparée.
2. Cadres renforcés
Les grands moules nécessitent un renforcement structurel pour résister à la déformation. Les nervures de renforcement et les cadres externes répartissent les charges et aident à maintenir la stabilité dimensionnelle pendant la coulée.
3. Systèmes de connexion et de réglage
Les connexions boulonnées, les pinces, les panneaux réglables, les dispositifs de positionnement et les sections amovibles peuvent faciliter l'assemblage et l'adaptation d'un moule. La configuration appropriée dépend de la conception du produit et du volume de production.
4. Composants de démoulage
Un moule ne doit pas seulement maintenir le béton en toute sécurité pendant le coulage ; il doit également permettre de retirer le composant durci ou partiellement durci sans endommager les coins, les surfaces, les inserts ou le moule lui-même.
Matériaux et performances structurelles
Différents produits préfabriqués nécessitent différents matériaux de moule. La sélection des matériaux doit tenir compte du nombre d'utilisations attendues, de la finition de surface requise, de la géométrie du produit, de la pression du béton, de l'environnement de production et des exigences de maintenance.
| Matériau du moule | Caractéristiques typiques | Conditions de production appropriées |
|---|---|---|
| Acier | Haute résistance, rigidité, répétabilité et résistance aux conditions de production exigeantes. | Composants lourds, productions répétitives, produits structurels et applications industrielles. |
| Bois / Contreplaqué | Facile à fabriquer et à modifier, particulièrement utile pour une production limitée ou des prototypes. | Des séries de production courtes, des formes spéciales et des projets où des modifications fréquentes sont attendues. |
| Fibre de verre / Composite | Utile pour les formes détaillées et les applications architecturales sélectionnées avec des surfaces relativement complexes. | Produits et moules décoratifs dont la géométrie ou les caractéristiques de surface nécessitent de la flexibilité. |
| Systèmes à base de plastique | Léger et adapté à certaines applications modulaires ou répétitives. | Produits pour lesquels le poids, la manipulation et la configuration du moule sont des considérations importantes. |
Pour une production industrielle exigeante, l’acier est généralement choisi car il peut offrir la rigidité et la durabilité requises pour des coulées répétées. Cependant, la qualité exacte de l'acier, l'épaisseur des tôles, la configuration des renforts, la méthode de soudage et le traitement de surface doivent être déterminés en fonction du produit et des conditions de fonctionnement plutôt que d'utiliser une spécification standard pour chaque moule.
Caractéristiques de conception clés pour une production fiable
Stabilité dimensionnelle
Le moule doit résister au mouvement lorsque le béton est mis en place et compacté. Ceci est particulièrement important pour les grands panneaux muraux, les poutres, les colonnes, les produits de drainage, les structures utilitaires et autres composants préfabriqués lourds.
Alignement précis
Les panneaux, coins, ouvertures, inserts et composants intégrés doivent rester dans leurs positions prévues. De petites erreurs dans le moule peuvent se répéter à chaque cycle de coulée, transformant un problème mineur d’outillage en un problème de production majeur.
Articulations contrôlées
Les joints de moule doivent minimiser les fuites indésirables de béton tout en permettant un assemblage et un décapage pratiques. Des joints correctement conçus peuvent réduire les défauts de bord et les travaux de nettoyage après démoulage.
Chanfreins et bords appropriés
Les coins pointus du béton sont vulnérables lors de la manipulation et du démoulage. Des chanfreins appropriés peuvent aider à protéger les bords tout en créant une apparence cohérente entre les lots de production.
Zones de nettoyage accessibles
Un moule difficile à nettoyer peut progressivement accumuler du béton durci, de la poussière, des résidus d’agent de démoulage et d’autres contaminants. Un accès facile aux surfaces critiques permet de maintenir des conditions de coulée reproductibles.
Démoulage pratique
Les panneaux latéraux amovibles, les charnières, les points de levage, les sections réglables ou d'autres éléments de dénudage peuvent réduire l'effort physique requis pour libérer le composant fini. La méthode de démoulage doit être prise en compte lors de la conception du moule plutôt que ajoutée après coup.
Résiste à la pression du béton et aux manipulations répétées.
Conservez la géométrie tout au long des cycles de production répétés.
Fournir une surface de parement en béton appropriée et cohérente.
Prend en charge l'assemblage, le dénudage, le nettoyage et le réglage pratiques.
Applications courantes des moules en béton préfabriqué robustes
Des systèmes de moules robustes peuvent être conçus pour de nombreux produits préfabriqués différents. La configuration finale doit refléter la géométrie, le poids, la disposition des renforts, la quantité de production et les exigences d'installation du composant.
- Panneaux muraux en béton :les grands éléments plats nécessitent des cadres de moule stables et un alignement fiable.
- Poutres et colonnes en béton :la cohérence dimensionnelle est importante pour les connexions et l’installation.
- Caniveaux de drainage :la production répétée bénéficie de surfaces de formage durables et d'un décapage efficace.
- Regards et composants utilitaires :les ouvertures précises et les fonctionnalités intégrées nécessitent un positionnement contrôlé.
- Composantes routières et infrastructurelles :les conditions de production difficiles nécessitent une construction de moule robuste.
- Produits architecturaux préfabriqués :la finition de surface, les détails, les chanfreins et la cohérence géométrique deviennent particulièrement importants.
- Composants en béton sur mesure :les formes non standard peuvent nécessiter des sections de moule réglables ou spécialement fabriquées.
Problèmes de production courants et solutions pratiques
| Problème | Cause possible | Réponse pratique |
|---|---|---|
| Déformation du moule | Rigidité insuffisante, contreventement inadéquat ou pression de coulée excessive. | Examinez la structure du cadre, les points de support, l'épaisseur des panneaux et le renforcement. |
| Fuite de béton | Espaces au niveau des joints, joints usés ou mauvais alignement des panneaux. | Inspectez les joints, les joints, les colliers et la précision de l'assemblage avant le moulage. |
| Défauts de surface | Surface du moule sale, face de formage endommagée, agent de démoulage excessif ou mauvaise consolidation. | Nettoyez le moule, inspectez la surface et contrôlez l'application de l'agent de démoulage. |
| Démoulage difficile | Préparation du démoulage insuffisante, géométrie inadaptée ou décapage prématuré. | Examinez la procédure d'utilisation de l'agent de démoulage, la géométrie du moule et la résistance du béton avant le décapage. |
| Variation dimensionnelle | Mouvement du panneau, usure répétée, configuration inexacte ou mesure incohérente. | Vérifiez les dimensions du moule avant la coulée et établissez des points d’inspection reproductibles. |
| Usure rapide du moule | Manipulation brutale, mauvaises méthodes de nettoyage, corrosion ou entretien inadapté. | Établir des procédures de nettoyage, d’inspection, de stockage et de réparation. |
Une leçon importante est que les problèmes de qualité doivent être étudiés systématiquement. Si plusieurs unités de béton présentent la même erreur dimensionnelle, vérifier le moule lui-même peut être plus productif que de changer immédiatement le mélange de béton.
Un flux de production de moules pratique
Étape 1 : Confirmez le dessin du produit
Commencez par le composant en béton fini plutôt que par le moule. Confirmez les dimensions globales, l'épaisseur de paroi, les ouvertures, les inserts, les interfaces de renforcement, les points de levage, les chanfreins, les exigences de surface et les tolérances admissibles.
Étape 2 : Définir l’objectif de production
Le nombre attendu de pièces moulées a une influence directe sur la structure du moule, le matériau, le traitement de surface, le système de réglage et la stratégie de maintenance.
Étape 3 : Développer la structure du moule
Le fabricant de moules peut alors déterminer les surfaces de formage, le cadre de renfort, les points d'appui, la méthode de connexion, les sections amovibles et l'approche de démoulage.
Étape 4 : Vérifier l'assemblage et les dimensions
Avant le début de la production, vérifiez les dimensions globales, l'équerrage, l'alignement, les ouvertures, les fixations et les surfaces de contact critiques du moule.
Étape 5 : Casting d’essai
Un essai de coulée peut révéler des problèmes pratiques qui peuvent ne pas être évidents à partir des seuls dessins, notamment des fuites de béton, des problèmes d'accès, des difficultés de décapage, des défauts de surface ou des interférences avec les armatures et les inserts.
Étape 6 : Établir une routine de production reproductible
Une fois le moule validé, les opérateurs doivent suivre des procédures cohérentes pour le nettoyage, l'application d'un agent de démoulage, l'assemblage, l'inspection, le moulage, le durcissement, le démoulage et le stockage.
Entretien et durée de vie
Même un moule robuste nécessite un entretien régulier. Une exposition répétée au béton humide, aux vibrations, au levage, aux impacts, au nettoyage et aux changements de température peuvent progressivement affecter les joints, les surfaces, les fixations, les supports et l'alignement.
- Nettoyer les résidus de béton du moule après chaque cycle de production.
- Inspectez les surfaces de formage pour détecter les bosses, les rayures, la corrosion et la déformation.
- Vérifiez régulièrement les boulons, les pinces, les charnières et autres points de connexion.
- Vérifiez les dimensions importantes après des cycles de production répétés.
- Réparez les joints et joints endommagés avant qu’ils ne créent des fuites de béton.
- Utiliser un agent de démoulage compatible avec la surface du moule et la finition du béton requise.
- Stockez les moules dans des conditions qui minimisent la corrosion inutile ou les dommages physiques.
La maintenance doit se concentrer sur la détection précoce. Une petite déformation corrigée lors d’un contrôle de routine est beaucoup plus facile à gérer qu’un problème dimensionnel découvert après la production d’un grand lot de composants en béton.
Ce que les acheteurs doivent préparer avant de commander
Lors d'une demande de devis pour des moules en béton préfabriqués robustes, des informations détaillées sur le projet aident le fabricant à développer une solution plus pratique. Au lieu de fournir uniquement les dimensions du produit fini, les acheteurs doivent préparer autant d’informations suivantes que possible :
- Dessins de produits ou modèles 3D.
- Dimensions hors tout et tolérances critiques.
- Quantité de production prévue et fréquence de coulée.
- Type de béton et pression de coulée approximative ou méthode de production.
- Disposition des renforts et composants intégrés.
- Finition de surface requise.
- Méthode de démoulage et matériel de manutention disponible.
- Que le moule doive être fixe, réglable, modulaire ou réutilisable pour plusieurs tailles de produits.
- Calendrier de livraison cible et exigences d’installation.
- Exigences particulières en matière de personnalisation, de traitement de surface ou de protection contre la corrosion.
Foire aux questions
Que sont les moules en béton préfabriqué robustes ?
Les moules en béton préfabriqués robustes sont des systèmes de formage robustes conçus pour façonner des composants en béton dans des conditions de production exigeantes. Ils sont généralement conçus pour un usage répété et intègrent un renforcement structurel pour maintenir la géométrie pendant le moulage, les vibrations, le durcissement et le démoulage.
Pourquoi la rigidité du moule est-elle importante ?
La rigidité du moule aide à empêcher les panneaux et les cadres de bouger sous la pression du béton. Un mouvement excessif peut entraîner des variations dimensionnelles, des bords inégaux, des fuites et des produits finis incohérents.
Les moules en acier sont-ils adaptés à la production répétée de préfabriqués ?
L'acier est largement utilisé pour les applications préfabriquées exigeantes car il peut offrir une rigidité, une durabilité et une répétabilité élevées. La construction appropriée dépend de la taille du produit, des cycles de production attendus, des exigences de surface et des conditions de fonctionnement.
Comment réduire les fuites de béton autour des joints de moule ?
Les fuites des joints peuvent être réduites en maintenant un alignement précis des panneaux, en utilisant des joints appropriés si nécessaire, en vérifiant les colliers et les connexions et en inspectant le moule avant chaque cycle de coulée.
À quelle fréquence un moule préfabriqué doit-il être inspecté ?
Une inspection de base doit être effectuée avant les cycles de production, avec des inspections dimensionnelles et structurelles plus détaillées programmées en fonction de la fréquence de production et de l'utilisation des moules. Les dimensions critiques doivent être vérifiées chaque fois qu’une usure inhabituelle, un impact, une déformation ou des défauts répétés sont observés.
Les moules robustes peuvent-ils être personnalisés pour des produits en béton inhabituels ?
Oui. Des moules personnalisés peuvent être développés autour de dimensions non standard, de formes complexes, de composants intégrés, de finitions de surface spéciales, d'exigences de production ajustables et de méthodes de démoulage particulières. Le dessin du produit et le processus de production sont les points de départ de la personnalisation.
De quelles informations un fabricant de moules a-t-il besoin ?
Les informations importantes comprennent les dessins du produit, les dimensions, les tolérances, la quantité de production, les détails du béton et des armatures, les pièces encastrées, la finition de surface, la méthode de démoulage et toute exigence d'ajustement ou d'utilisation répétée.
Comment prolonger la durée de vie du moule ?
Un nettoyage régulier, une inspection dimensionnelle, une application correcte de l'agent de démoulage, une manipulation soigneuse, une réparation rapide, un stockage approprié et une inspection de routine des joints et des fixations peuvent aider à maintenir les performances du moule au cours de cycles de production répétés.
Pensées finales
Les moules en béton préfabriqué robustes constituent la base d’un processus de production de préfabriqués reproductibles. Leurs performances affectent directement la cohérence dimensionnelle, la qualité de la surface, l’efficacité du démoulage, la vitesse de production, la charge de travail de maintenance et la fiabilité globale des composants en béton finis.
Le bon moule doit donc être développé autour du processus de production complet plutôt que traité comme un simple conteneur. La géométrie du produit, la pression du béton, le renforcement, la méthode de coulée, les conditions de durcissement, le démoulage, le volume de production et les exigences de maintenance doivent tous fonctionner ensemble.
Pour les fabricants produisant des composants préfabriqués personnalisés ou exigeants, un moule soigneusement conçu peut contribuer à réduire les problèmes de production récurrents tout en créant un processus de fabrication plus stable et prévisible. Plus ces exigences sont prises en compte tôt, plus il devient facile de développer un moule adapté à la fois au produit et à l’environnement de production.
